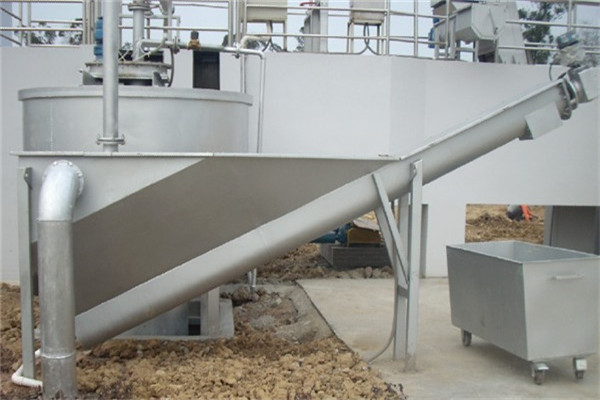

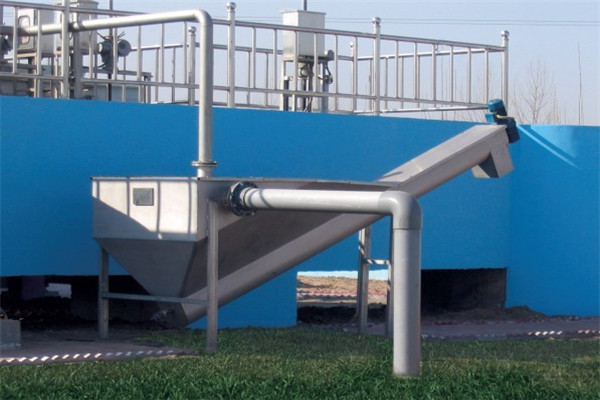

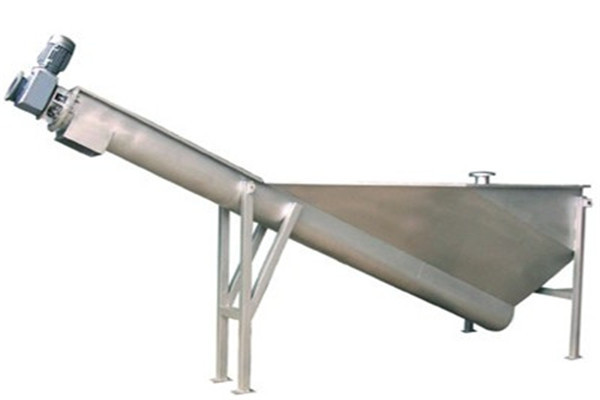

不銹鋼螺旋砂水分離器
不銹鋼螺旋砂水分離器由驅動裝置、螺旋體、水箱、U型槽、襯條等部件組成。
一.主要結構。
(1)驅動裝置采用軸裝減速器與螺旋軸直接連接。支撐軸承安裝在輸砂槽頂部，可防水、防塵便于潤滑和維護。
(2)螺旋軸螺旋直徑為φ220mm，采用無軸螺旋，可保證物料輸送流暢無堵塞。
(3)螺旋輸砂槽為U型截面，直徑260mm，安裝角度約25°。除進料口開啟外，其余部分均為平蓋密封結構，可拆卸。上端設有出料口，高于地面約2.40m。
(4)螺旋輸砂槽和水箱為整體結構，強度和剛度足夠，無泄漏。整體結構由型鋼支撐固定在混凝土基礎上。
二.工作原理。
沉砂池中的砂水混合物進入砂水分離槽進行砂水分離，水溢出池外的砂沉入槽底。旋轉螺旋軸將砂沿25°螺旋槽輸送至頂部出料口，砂在輸送過程中進一步分離，確保出料口砂含水率不超過60%。
三、主要部件材料。
螺旋體：304不銹鋼。
水箱：304不銹鋼。
U型槽：304不銹鋼。
襯條：尼龍。
緊固件：304不銹鋼。
四、設備的可靠性和耐久性。
1.設備無故障時間不少于2萬小時。
2.設備每年維護一次，電氣元件使用壽命3年，減速器軸承10年。
3.整機使用壽命超過25年。
五、設備防腐。
1.制作不銹鋼零件后進行酸洗鈍化。
2.包裝前，按GB4879標準對加工面進行防腐處理。
3.運輸。安裝過程中涂層損壞，嚴格按照涂裝工藝修復，質量水平不低于原涂層質量水平。
六、提交資料。
海普歐污水處理設備有限公司根據相關技術規范提交以下信息：
1.提交設備總體布置圖、結構總裝圖、詳細技術規格、裝配結構、零件材料及防護涂料說明、設備外觀尺寸及安裝、維護運行所需空間要求。
2.設備基礎必須滿足土建預留條件。
3.提供帶安裝指導的樣品和中文版操作維護手冊。
七、備件備件。
1.為設備正常運行三年提供足夠的備件，并提供必要的特殊工具。
2.提供易損件和備件清單供買方審查。
3.所有相同的易損件和備件都應互換。
八.其他
提供適量的安裝和維護工具，負責合同范圍內設備的指導和安裝，派人員參與安裝、調試和試運行，并對提供的設備的安裝質量負責。污水處理設備
